Instruções Kit Copasa
Kit Padrão de água Copasa Agex Brasil
Nesta página, você encontrará instruções para a construção e montagem do seu Padrão de água comum e do Padrão de água múltiplo fabricados pela Agex Brasil.
Instruções para instalação do padrão de água Copasa Agex Brasil
Peças para montagem do padrão cavalete Copasa
|
ITEM |
ESPECIFICAÇAO DAS PEÇAS |
|
|
1 |
Cotovelo de 90°, em ferro galvanizado, com adaptador para tubo PEAD |
|
|
2 |
Tubo em ferro galvanizado, classe médio, com ou sem costura |
|
|
3 |
Cotovelo de 90°, em ferro galvanizado |
|
|
4 |
Registro de esfera macho/fêmea, borboleta, em latão (vide especificação Nota 1) * |
|
|
5 |
Conjunto virola (2 porcas/2 arruelas) em liga de cobre ou ferro galvanizado |
|
|
6 |
Tubo (gabarito) em ferro galvanizado, classe médio, com ou sem costura, ou PVC roscável |
|
|
7 |
Tubo em ferro galvanizado, classe médio, com ou sem costura |
|
|
8 |
Tubo PEAD (polietileno de alta densidade), flexível, cor azul, DN 20 (tubo de espera) |
|
|
9 |
Tubo em ferro galvanizado, classe média, com ou sem costura |
Nota 01: Registro em esfera com corpo em latão com banho de cromo, classe de pressão de 10kgf/cm², junta roscável interna e externa (macho/fêmea), acionada por borboleta metálica, conforme norma ABNT-BR6834, tabela A-7, designação 383.0 e orifício para uso de lacre da Copasa. Esfera em latão cromado ou aço inox, sedes e vedação da haste em PTFE, passagem reduzida, acionamento por borboleta metálica protegida contra corrosão com tinta na cor verde, notação Munsell, conforme norma ABNT-NBR 6493. Amostragem, especificações, procedimentos e requisitos para testes e inspeção de qualidade, conforme NBR 5426 e NBR 14788.
Local para instalação do Kit cavalete padrão Copasa galvanizado
O padrão de água Copasa, deve ter um afastamento de no máximo 1,50 m (um metro e meio) em relação à testada do lote (muro de frente). No caso em que as prefeituras municipais exigirem um afastamento da fachada superior a 1,50 m em relação à divisa do passeio, o padrão poderá ser deslocado, a critério da Copasa; se você for instalar o padrão próximo ou paralelo ao padrão de energia elétrico, observe que deverá existir uma distância mínima de 30cm entre eles e os seus respectivos ramais internos;
O local de instalação do cavalete padrão de água Copasa deve ser de livre acesso, facilitando a leitura mensal do hidrômetro:

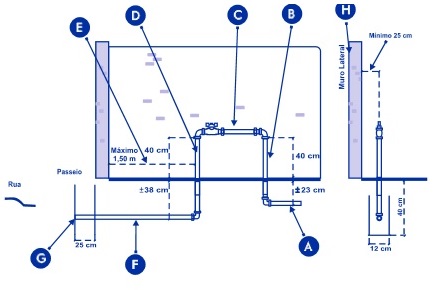

Como instalar o kit Copasa cavalete padrão de água
Para a instalação hidráulica predial interna do imóvel, utilize o material adequado de maneira o evitar vazamentos. Não recomendamos o uso de mangueiras.
O tubo em ferro galvanizado deve ter 60 cm, ficando 40 cm acima do piso e o restante enterrado e fixado na base de concreto.
O tubo (gabarito para hidrômetro) deve ficar perfeitamente nivelado. Esse tubo será posteriormente substituído pelo hidrômetro.
O tubo em ferro galvanizado deve ter 75 cm, ficando 40 cm acima do piso e o restante enterrado e fixado no base de concreto
O padrão deve ter um afastamento de, no máximo, 1,50 m (um metro e meio) em relação à testada do lote (muro de frente).
A tubulação que vai até o passeio que será colocada pela Copasa, é em PEAD (polietileno de alto densidade), flexível, na cor azul, DN 20.

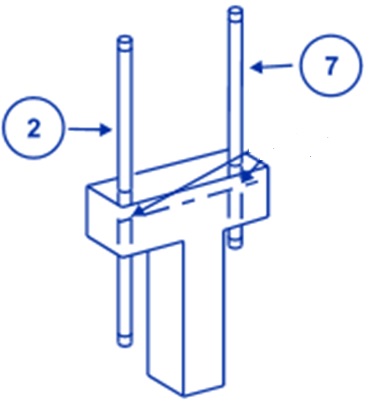

Base bloco de concreto Kit padrão Copasa cavalete de água
A base do cavalete é fabricada em concreto.
Traço 1:2:3 (cimento: areia: brito zero), deve ser premoldado em uma forma conforme imagem:

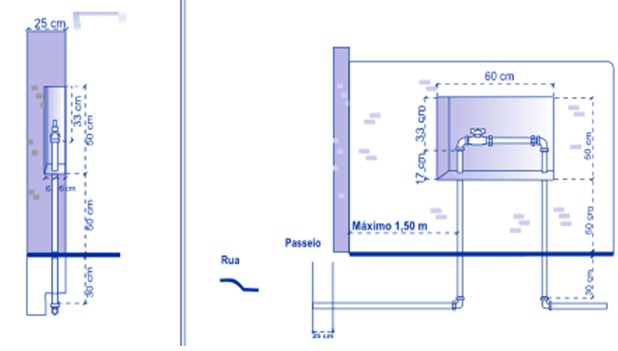

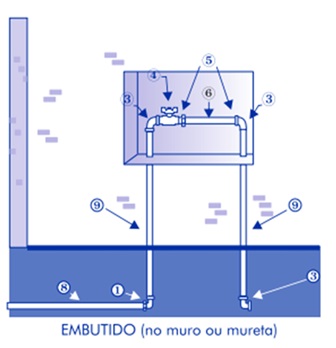

Como instalar o padrão de água embutido muro ou parede
O nicho / abrigo para abrigar o padrão de água copasa deve ser feito conforme as medidas abaixo:
Nincho abrigo para kit Copasa muro
O nicho a ser construído no muro ou em mureta deve ter, no mínimo, as dimensões abaixo, para permitir a instalação, manutenção e leitura do hidrômetro:
Largura: 60cm altura: 50cm profundidade: 12cm
O revestimento interno do nicho deve ser feito com emboço e reboco.
A Copasa aceita acabamento mais fino, desde que mantidos as dimensões mínimas, NÃO sendo, entretanto, permitido o uso de caixas de qualquer tipo.
Se você quiser proteger o padrão de água copasa instalando uma tampo no nicho, esta tampa não pode ter nenhum tipo de fecho ou fechadura. Ela deve ter um puxador para facilitar sua abertura e ser provido de aletas para ventilação adequada.
Para adquirir a tampa porta abrigo proteção para hidrômetro acesse o link:
https://loja.agexbrasil.com.br/produtos/tampa-porta-abrigo-padrao-copasa-grade-60-cm-x-50-cm/
Para adquirir o cavalete padrão de água com bloco de concreto click no link abaixo:
https://loja.agexbrasil.com.br/produtos/kit-copasa-1-2-com-bloco/
Para adquirir o cavalete padrão de água modelo muro, click no link abaixo:
https://loja.agexbrasil.com.br/produtos/kit-cavalete-copasa-muro-embutido/
Instruções para instalação do cavalete de água padrão múltiplo Agex Brasil
O padrão copasa múltiplo é um padrão especial derivado de apenas um ramal da rede de água com derivações para 2 hidrômetros, 3 hidrômetros ou 4 hidrômetros usados para ligações de água para imóveis independentes e com instalações hidráulicas próprias.
1- APLICAÇÕES:
• Conjuntos/imóveis residenciais multifamiliares.
. Imóveis de uso misto (residenciais, comerciais etc.).
. Prédios comerciais e pequenos shopping centers.

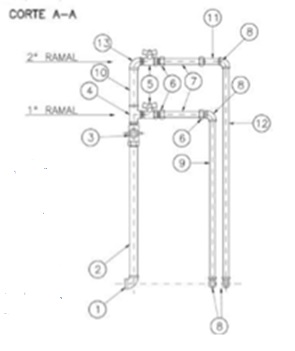

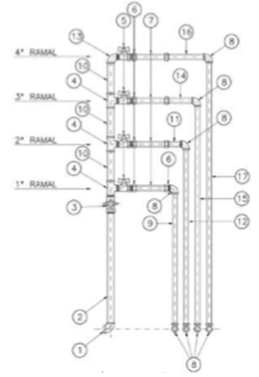

Peças para montagem do padrão Copasa
|
Item
|
ESPECIFICAÇÃO DAS PEÇAS |
|
1 |
Cotovelo de redução em ferro galvanizado, conforme NBR 8943 |
|
2 |
Tubo em ferro galvanizado, classe média, com ou sem costura, conforme NBR 5580 e DIN 2440 |
|
3 |
Registro de esfera ø ¾”, macho/fêmea, borboleta em latão (vide especificação Nota 1) |
|
4 |
Tê de redução em ferro galvanizado, conforme NBR6943 |
|
5 |
Registro de esfera ø ½”, macho/fêmea, borboleta, em latão (vide especificação Nota 1) |
|
6 |
Porca virola ø ¾”, tubete ø ½” x 39mm, ambos em liga de cobre ou ferro galvanizado e arruela de vedação em polietileno (detalhes na figura 1) |
|
7 |
Gabarito em pvc roscavel, conforme norma NBR 5648 |
|
8 |
Cotovelo 90° em ferro galvanizado, conforme NBR 6943 |
|
9 |
Tubo em ferro galvanizado, classe média, com ou sem costura, conforme NBR 5580 e DIN 2440 |
|
10 |
Tubo em ferro galvanizado, classe média, com ou sem costura, conforme NBR 5580 DIN 2440 |
|
11 |
Porca virola ø ¾”, tubete ø ½” x 90mm, ambos em liga de cobre ou ferro galvanizado e arruela de vedação em polietileno (detalhes na figura 1) |
|
12 |
Tubo em ferro galvanizado, classe média, com ou sem costura, conforme NBR 5580 DIN 2440 |
|
13 |
Cotovelo 90° em ferro galvanizado, conforme NBR 6943 |
|
14 |
Porca virola ø ¾”, tubete ø ½” x 140mm, ambos em liga de cobre ou ferro galvanizado e arruela de vedação em polietileno (detalhes na figura 1) |
|
15 |
Tubo em ferro galvanizado, classe média, com ou sem costura, conforme NBR 5580 DIN 2440 |
|
16 |
Porca virola ø ¾”, tubete ø ½” x 190mm, ambos em liga de cobre ou ferro galvanizado e arruela de vedação em polietileno (detalhes na figura 1) |
|
17 |
Tubo em ferro galvanizado, classe média, com ou sem costura, conforme NBR 5580 DIN 2440 |
*Nota 01: Registro em esfera com corpo em latão com banho de cromo, classe de pressão de 10kgf/cm21, junta roscavel interna e externa (macho/fêmea), acionada por borboleta metálica, conforme norma ABNT-NBR 6834, tabela A-7, designação 383.0 e orifício para uso de lacre da Copasa. Esfera em latão cromado ou aço inox, sedes e vedação da haste em PTFE, passagem reduzida, acionamento por borboleta metálica protegida contra corrosão com tinta na cor verde, notação Munsell, conforme norma ABNT-NBR 6493. Amostragem, especificações, procedimentos e requisitos para testes e inspeção de qualidade, conforme NBR 5426 e NBR14788.
Padrão de água múltiplo Copasa Cavalete duplo
Click no link abaixo e adquira já o seu:

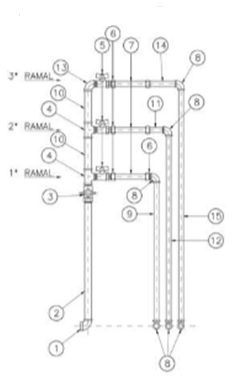

Padrão de água múltiplo Copasa Cavalete triplo
Click no link abaixo e adquira já o seu:
Padrão de água múltiplo Copasa Cavalete quádruplo
Click no link abaixo e adquira já o seu:
Instalação do padrão múltiplo cavalete Copasa
Visando facilitar a leitura mensal dos hidrômetros, o padrão múltiplo deverá ser instalado em local de fácil acesso, em uma das opções a seguir a ser definida na vistoria prévio realizado pelo Copasa:
- no muro/mureta lateral ou paralelo ao muro/divisa lateral (figuras 6 e 7);
- no muro/moreia frontal (figuro 8);
Observações:
- O padrão múltiplo cavalete Copasa deverá manter uma distância mínimo de 30 cm do padrão de energia elétrica;
- Os materiais a serem empregados na instalação predial interna do imóvel devem ter qualidade necessária para se evitar vazamentos, sendo que o uso de mangueiras, não é recomendado.
Critérios para instalação:
Muro/mureta lateral (nicho): Para instalação no muro/moreia lateral deverá ser obedecido o afastamento de, no máximo, 1,50 m (um metro e meio) em relação à testado do lote (muro de frente) conforme figura 6. No caso em que as posturas municipais exigirem um afastamento da fachada superior a essa medida, o padrão poderá ser deslocado, o critério do Copasa.

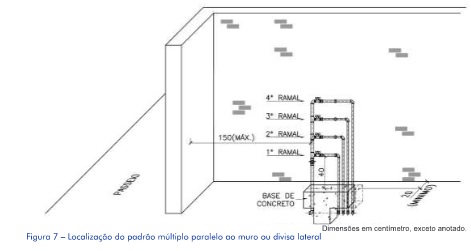

Quando da impossibilidade de se instalar no muro lateral ou diante do sua inexistência, o padrão múltiplo poderá ser assentado paralelo ao muro lateral ou divisa com afastamento mínimo de 20 cm conforme figura 7.

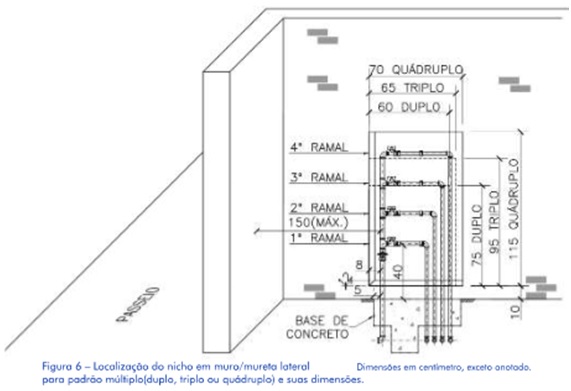

Localização do padrão múltiplo ao muro ou divisa lateral

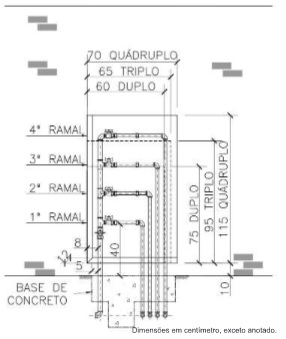

Muro/mureta de fachada (nicho): Para instalação no muro frontal deve ser utilizado o nicho, conforme figura 8, de acordo com o tipo de padrão múltiplo (duplo, triplo ou quádruplo) sendo recomendado a instalação de tampo no nicho sem nenhum tipo de fecho ou fechadura. Ela deve ter um puxador para facilitar sua abertura e ser provido de aberturas para ventilação adequada.
O revestimento interno do nicho deve ser feito com emboço e reboco. A Copasa aceita acabamento mais fino, desde que mantidas as dimensões mínimas, não sendo permitido o uso de caixas de qualquer tipo.
Localização do padrão copasa múltiplo no muro / mureta frontal
A AGEX BRASIL é maior fabricante do kit Copasa em Minas Gerais e líder no fornecimento de padrão de água para medição individualizada em todo país, com o menor preço do mercado.
Nossos produtos são fabricados dentro das normas ABNT | NBR e padrões da COPASA -Companhia de Saneamento de Minas Gerais.
